400 - 800 мм высокопроизводительные графитовые электроды HP для передовых металлургических процессов

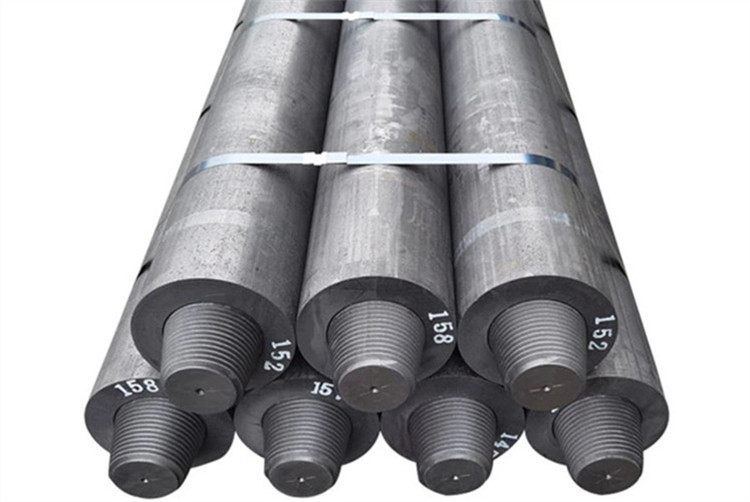

Большие изображения : 400 - 800 мм высокопроизводительные графитовые электроды HP для передовых металлургических процессов

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HUATAO
Сертификация:	CE, ISO
Номер модели:	HTGE02

Оплата и доставка Условия:

Количество мин заказа:	20 тонн
Цена:	1450-3000 USD/ ton
Упаковывая детали:	Деревянные поддоны
Время доставки:	15-30 дней
Условия оплаты:	T/T, Western Union, MoneyGram, L/C
Поставка способности:	200tons в месяц

контакт

Подробное описание продукта

Сырье:	Кокс высококачественного качества и высококачественный угольный смола	Концентрация тока:	До 25 А/см2 для высокомощных применений
Содержание пепла:	≤ 0,25%, обеспечивающий чистоту при плавлении	Коэффициент теплового расширения:	Низкий, минимизирующий тепловые переломы
Механическая прочность:	Высокая устойчивость к разрыву при обращении и использовании	Электрическое сопротивление:	Низкий для эффективной передачи тока
Диаметр диапазона:	400 мм - 800 мм, настраиваемые длины доступны	Устойчивость к окислению:	Покрытые специальным антиоксидантным слоем
Выделить:	Электрод из графита мощностью 400 мм с. , Усовершенствованные металлургические процессы , 800 мм высокопроизводительный графитовый электрод

Высокопроизводительные графитовые электроды HP для передовых металлургических процессов - Что?

ОписаниеВысокопроизводительные графитовые электроды HP для передовых металлургических процессов:

Разработанные для превосходной проводимости и продленного срока службы, наши графитовые электроды HP оптимизируют металлургические операции, уменьшая потребление и повышая эффективность в высокомощных электрических печах.

Графитовые электроды HP, или высокомощные графитовые электроды, являются основными компонентами современных высокомощных электрических дуговых печей в сталелитейном производстве, производстве железных сплавов,и другие сложные металлургические процессыЭти электроды изготавливаются с использованием тщательно отобранного кокса и высококачественного угольного смолы, обеспечивающего превосходные физические и электрические свойства.

Передовые сырьевые материалы и тщательный производственный процесс наделяют графитовые электроды HP исключительными характеристиками.Их способность выдерживать плотность тока до 25A / см2 делает их идеальными для высокомощных приложенийУльтранизкое содержание пепла ≤ 0,25% значительно уменьшает поступление примесей во время плавки.способствующие более качественным конечным продуктам.

Одной из ключевых особенностей является низкий коэффициент теплового расширения, который эффективно смягчает тепловое напряжение и снижает риск переломов, вызванных быстрыми изменениями температуры внутри печи.Это..., в сочетании с высокой механической прочностью, обеспечивает сохранение целостности электродов на протяжении всего срока службы, даже при жестких условиях эксплуатации.

Для дальнейшего повышения долговечности наши электроды HP Graphite покрыты специальным антиоксидантным слоем.Это покрытие значительно увеличивает срок службы электродов, уменьшая потери от окисления при высоких температурахНизкое электрическое сопротивление электродов облегчает эффективную передачу тока.оптимизация использования энергии и повышение эффективности процессов в целом.

Во время производства каждый электрод подвергается строгим мерам контроля качества, от проверки сырья до окончательной обработки.Точные методы изготовления обеспечивают постоянные размеры и строгие допуски, что позволяет бесшовную сборку и надежную работу в печи.

С точки зрения применения графитовые электроды HP широко используются в высокопроизводительных электрических дуговых печах для плавки стального лома, производства нержавеющей стали и различных железных сплавов.Их высокопроизводительные характеристики делают их незаменимыми для достижения высокой производительности и экономически эффективных операций в современной металлургии.

- Что?

СпецификацияВысокопроизводительные графитовые электроды HP для передовых металлургических процессов:

Физико-химические спецификации графитового электрода HP
Позиции		Единица	Диаметр в мм
			200-300 мм	Типичный Стоимость	350-400 мм	Типичный Стоимость	450-500 мм	Типичный Стоимость	550-700 мм	Типичный Стоимость
			8-16 дюймов		14-16 дюймов		18-20 дюймов		22-28 дюймов
Специфические Сопротивление ≤	Электрод	μΩ.m	6.6	6.0	6.5	6.0	6.3	6.0	6.0	6.0
	Соски		5.5	4.8	5.2	4.8	5.0	4.8	4.8	4.8
Сгибание Прочность ≥	Электрод	MPa	10.0		10.5		10.5		10.5
	Соски		16.0		18.0		18.0		18.0
Янг. Модуль ≤	Электрод	Средний балл	12.0		14.0		14.0		14.0
	Соски		16.0		18.0		18.0		18.0
Плотность объема	Электрод	g/cm3	1.68	1.72	1.70	1.72	1.72	1.72	1.72	1.72
	Соски		1.72	1.80	1.75	1.80	1.76	1.80	1.80	1.80
(100°C-600°C) CTE ≤	Электрод	X10 -6/°C	2.4		2.2		2.2		2.2
	Соски		2.2		1.63		1.6		1.6
Содержание пепла ≤		%	0.3		0.3		0.3		0.3
Примечание: содержание пепла предназначено только для справки.

Физико-химические свойства электрода и соска
Положение		Единица	Номинальный диаметр ((мм)
			РП		HP		UHP
			300 ~ 450	500-800	350 ~ 500	550 ~ 700	350 ~ 500		550 ~ 750
							Гарантированно	Типичный	Гарантированно	Типичный

Специфическая устойчивость LSR≤	(Е) Электрод	М2*м	Девять - десять.5	Девять - десять.5	7.5	7.5	6.3	5.0 - 6.0	5.8	4.8 - 5.5
	(N) Соски		8	8	6.3	6.3	5.3	3.8 - 4.5	4.3	3.5 - 4.1
Прочность на изгиб ≥	(Е) Электрод	МпА	7	6.5	10	8.5	10.5	11.0 - 13.0	10	10.0 - 13.0
	(N) Соски		15	15	17	17	20	20.0 - 25.0	23	24.0 - 30.0
Янг. Модуль ≤	(Е) Электрод	Средний балл	9.3	9.3	14	14	14	8.0 - 12.0	14	7.0 - 10.0
	(N) Соски		14	14	16	16	20	12.0 - 16.0	22	16.0 - 21.0
Плотность объема	(Е) Электрод	g/cm3	1.53	1.52	1.6	1.6	1.66	1.68 к 1.73	1.68	1.69 к 1.73
	(N) Соски		1.7	1.7	1.72	1.72	1.75	1.76 к 1.82	1.78	1.79 к 1.84
(100°C-600°C) CTE ≤	(Е) Электрод	10-6°C	2.9	2.9	2.4	2.4	1.5	1.3 - 1.5	1.5	1.3 - 1.5
	(N) Соски		2.8	2.8	2.2	2.2	1.4	1.0 - 1.3	1.3	1.0 - 1.3
Содержание пепла ≤		%	0.5	0.5	0.5	0.5	0.5	0.2 - 0.4	0.5	0.2 - 0.4

Размер и толерантность электрода рафита
Имя		Eactroda Diarmetar		Длина Eecros
Дамтер x длина		Максимальная	Минимальная	Максимальная
дюйм	мм	мм	мм	мм	мм
14×60	350×1500	357	352	1550	1400
14×72	350×1800			1875	1700
14×96	350×2400			2475	2275
16×60	400×1500	409	403	1550	1400
16×72	400×1800			1875	1700
16×96	400×2400			2475	2275
18×72	450×1800	460	454	1875	1700
18×96	450×2400			2475	2275
18×110	450×2700			2850	2550
20×72	500×1800	511	505	1875	1700
20×84	500×2100			2175	1975
20×96	500×2400			2475	2275
20×110	500×2700			2850	2550
22х84	550×2100	562	556	2175	1975
22×96	550×2400			2475	2275
24×84	600×2100	613	607	2175	1975
24×96	600×2400			2475	2275
24×110	600×2700			2850	2550
26×110	650×2700	663	657	2850	2550
28×110	700×2700	714	708	2850	2550

Рекомендуемая текущая емкость работы графитовых электродов
Номинальный диаметр		Операционный ток (ампер)
дюйм	мм	Электрод RP графита	Электрод HP из графита	Графитный электрод UHP
3	φ75	1300-2000 гг.	—	-
4	φ100	1800-3000	—	-
5	φ130	2800-4200	—	—

6	φ150	4000-5000	-	-
8	φ200	4800-9000	6000-9000
10	φ250	8000-12000	9000-14000	8100-12200

12	φ300	11000-16000	14500-18500 гг.	15000-22000
14	φ350	15000-22000	19000-28000	20000-30000
16	φ400	20000-28000	23000-35000	25000-40000

18	φ450	24000-34000	30000-42000	32000-45000
20	φ500	28000-42000	35000-50000	38000-55000
22	φ550	31000-45000	35000-55000	42000-66000

24	φ600	32000-46000	40000-62000	60000-90000
26	φ650	35000-48000	45000-72000	60000-90000
28	φ700	39000-49000	48000-75000	70000-120000

Примечание: на EAF предлагается уменьшить ток на 10%; на LF он может быть увеличен на 10%.

Размер обработки электрода и соска
Единица ((мм)
Применимо	Дюйм	Номинальный диаметр	Соски		D2	Включатель		Протяженность нити
			Большой диаметр	Длина	Средний диаметр	Малый диаметр	Глубина
RP/HP/UHP Графит Электрод	12	300	177.16	270.9	172.95	168.73	141.5	8.47
	14	350	215.9	304.8	211.69	207.47	158.4
	16	400	215.9	304.8	211.69	207.47	158.4
	16	400	241.3	338.7	237.09	232.87	175.3
	18	450	241.3	338.7	237.09	232.87	175.3
	18	450	273.05	355.6	268.84	264.62	183.8
	20	500	273.05	355.6	268.84	264.62	183.8
	20	500	298.45	372.6	294.24	290.02	192.2
	22	550	298.45	372.6	294.24	290.02	192.2
	12	300	177.8	215.9	174.64	171.48	114	6.35
	14	350	203.2	254	200.04	196.88	133
	16	400	222.25	304.8	219.09	215.93	158.4
	16	400	222.25	355.6	219.09	215.93	183.8
	18	450	241.3	304.8	238.14	234.98	158.4
	18	450	241.3	355.6	238.14	234.98	183.8
	20	500	269.88	355.6	266.72	263.56	183.8
	20	500	269.88	457.2	266.72	263.56	234.6
	22	550	298.45	355.6	295.29	292.13	183.8
	22	550	298.45	457.2	295.29	292.13	234.6
	24	600	317.5	355.6	314.34	311.18	183.8
	24	600	317.5	457.2	314.34	311.18	234.6
	26	650	355.6	457.2	352.44	349.28	234.6
	26	650	355.6	558.8	352.44	349.28	285.4
	28	700	374.65	457.2	371.49	368.33	234.6
	28	700	374.65	558.8	371.49	368.33	285.4
	30	750	406.4	584.6	403.24	400.08	260
	30	750	406.4	609.8	403.24	400.08	310.08
	32	800	431.8	635	428.64	425.48	323.5
