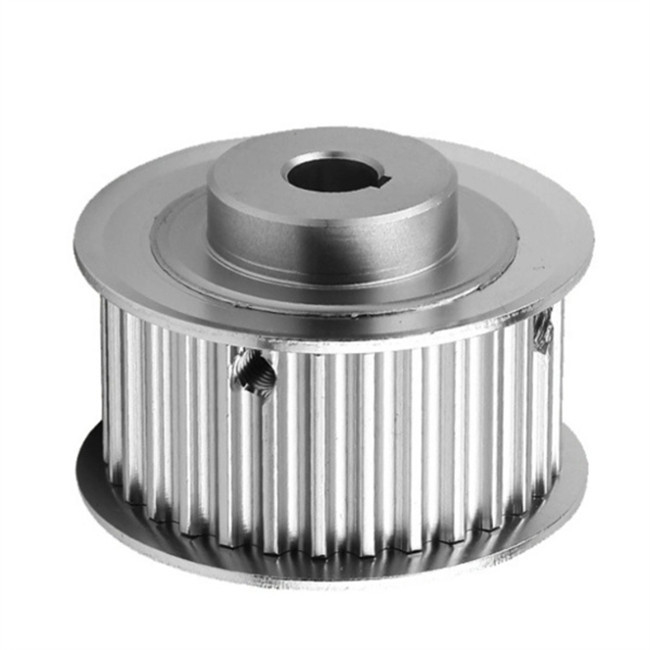

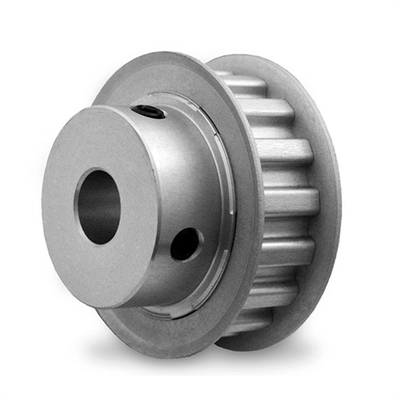

Л-серия анодированный алюминиевый трапециоидный зубный ремень
Полоса времени обычно изготавливается из 45 # стали, алюминиевого сплава, чугуна, чугуна, латуни и других материалов.Внутренние отверстия доступны в виде круглыхПоверхностные обработки включают естественное окисление, почернение, оцинковку, цветную оцинковку и высокочастотную тушение.
В качестве механизма передачи вращающейся мощности, генерируемой двигателем, синхронные шкивы и синхронные ремни обычно широко используются в конструкции.Трансмиссия и функции передачи достигаются через связь между шкивкой ремня и зубами ремня.
Наиболее широко используется трапециевидная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная ременьная резина:
Серия MXL/XXL/XL/L/H/XH/XXH, серия T2.5/T5/T10/T20.
Технические параметры:
|
Тип
|
бв
|
hg
|
Y+1,5°
|
rb
|
rt
|
2 тыс.
|
|
MXL
|
0.84±0.05
|
0.69
|
20
|
0.35
|
0.13
|
0.508
|
|
XXL
|
1.14±0.05
|
0.84
|
25
|
0.35
|
0.30
|
0.508
|
|
XL
|
1.32±0.05
|
1.65
|
25
|
0.41
|
0.64
|
0.508
|
|
Л
|
30,05±0.10
|
2.67
|
20
|
1.19
|
1.17
|
0.706
|
|
H
|
4.19±0.13
|
3.05
|
20
|
1.60
|
1.6
|
1.372
|
|
XH
|
7.90±0.15
|
7.14
|
20
|
1.98
|
2.39
|
2.794
|
|
XXH
|
12.17±0.18
|
10.31
|
20
|
3.96
|
3.18
|
3.048
|
Особенности:
1. Точное позиционирование: конструкция зуба трапециевого зубного ремневого шкива происходит от редукторов, которые могут обеспечить точное позиционирование.Это делает их очень полезными в приложениях, которые требуют точной передачи и позиционирования, такие как станки-инструменты, текстильные машины, бытовые приборы, коммерческое оборудование и трансмиссия подшипника в двигателях.
2Эффективная передача: шкива с трапецидообразными зубами соответствует форме зуба ремня для обеспечения положительной зубной передачи, аналогичной цепочке или передаче передач.Эта передняя передача может обеспечить более высокую эффективность передачи и уменьшить потери энергии.
3. Уменьшить скольжение и обратный удар: Конструкция зубов трапециевых зубов, использующих ремень ремня, может эффективно уменьшить скольжение и обратный удар.Это означает, что в приложениях с высокой скоростью и большими изменениями крутящего момента, трапециевые зубчатые ременьные ременьчики могут обеспечить более стабильную и надежную производительность передачи.
4Высокая способность передачи крутящего момента: конструкция трапециевого зубного шкива позволяет ему выдерживать высокую передачу крутящего момента.Это делает их идеальными для приложений, требующих высокого крутящего момента, такие как промышленные машины и автомобильные двигатели.
5Широкая доступность: трапециевидные зубные шкивы имеют широкий спектр зубных характеристик, включая MXL, XL, L, H, XH, XXH и другие характеристики.Это делает трапециальные зубчатые синхронные шкивы очень распространенными на рынке и легко доступными.
