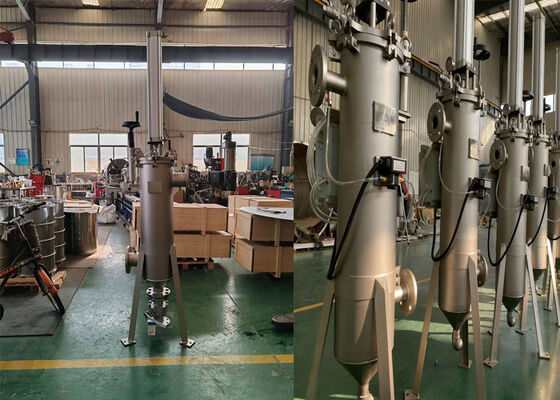

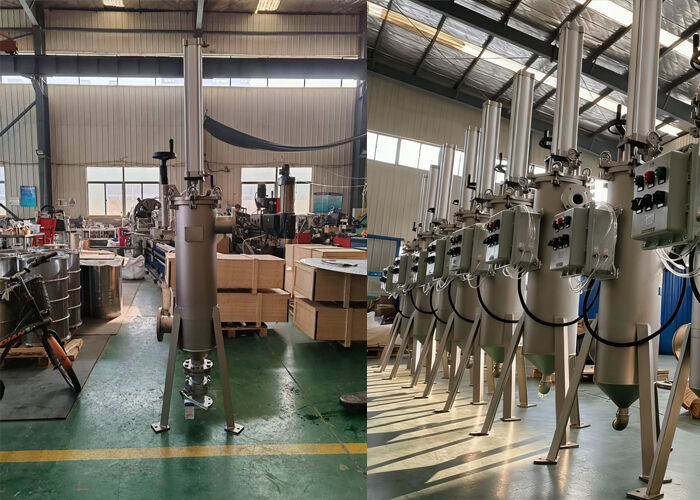

Полностью автоматизированный пневматический скребковый самоочищающийся фильтр



Пневматические скребковые самоочищающиеся фильтры — это высокоэффективные устройства для разделения жидкостей. Благодаря механической системе скребков они могут автоматически удалять твердые примеси с внутренней стороны фильтрующего элемента и выполнять непрерывную фильтрацию в режиме онлайн. Оборудование, оптимизированное для применений с высокой вязкостью, выдерживает вязкость до 800 000 мПа·с и обеспечивает тонкость фильтрации от 50 до 1500 микрон. Оно обеспечивает точную фильтрацию за счет быстрого поверхностного соскребания, эффективно улавливая большое количество загрязнителей, и широко применяется для очистки воды и различных вязких жидкостей.



[Режим фильтрации ]

Жидкость поступает через входной патрубок. Подпружиненный дисковый скребок плотно прилегает к внутренней поверхности фильтрующего элемента, находясь в его верхней части. Жидкость проходит через скребок и вытекает с внутренней поверхности фильтрующего элемента; примеси задерживаются на этой внутренней поверхности, а отфильтрованная жидкость выходит через выходной патрубок. Со временем примеси постепенно накапливаются, и перепад давления возрастает; следовательно, фильтрующий элемент очищается либо при достижении заданного порога перепада давления, либо по расписанию.



[Режим очистки ]

Пневматический цилиндр приводит скребок в возвратно-поступательное вертикальное движение для очистки фильтрующего элемента. Во время хода вниз примеси проталкиваются скребком к нижней части корпуса фильтра, где высокоплотные примеси оседают в камере для сбора грязи. Во время хода вверх остаточные примеси соскребаются и проталкиваются к верхней части фильтрующего элемента; эти примеси затем смываются протекающей жидкостью, проходят обратно через скребок, возвращаются на внутреннюю поверхность фильтрующего элемента и впоследствии соскребаются во время следующего хода вниз. Каждый цикл очистки состоит из нескольких ходов; после очистки поверхности фильтрующего элемента его фильтрующая способность восстанавливается. Фильтрация продолжается непрерывно во время процесса очистки.



[Режим сброса ]

После нескольких циклов очистки, когда примеси накопились до определенного объема, периодически открывается сливной клапан для удаления отработанной жидкости с высокой концентрацией примесей; при необходимости эти примеси также могут быть извлечены.



Модель фильтра	Внутренний диаметр фильтра	Высота фильтра	Толщина	Точность фильтрации
HT-D219	250 мм	1000 мм	3 мм	20 микрон
HT-D273	300 мм	1450 мм	4 мм
HT-D450	500 мм	1750 мм	6 мм



1) Высокоточный паз: мин. паз 20 микрон.
2) Высокая степень автоматизации: может работать непрерывно в режиме онлайн, без частой ручной очистки.
3) Конструкция из нержавеющей стали: защита от коррозии и ржавчины.
4) Отсутствие одноразовых расходных материалов: экономия на стоимости фильтрующих материалов и экологических затратах.
