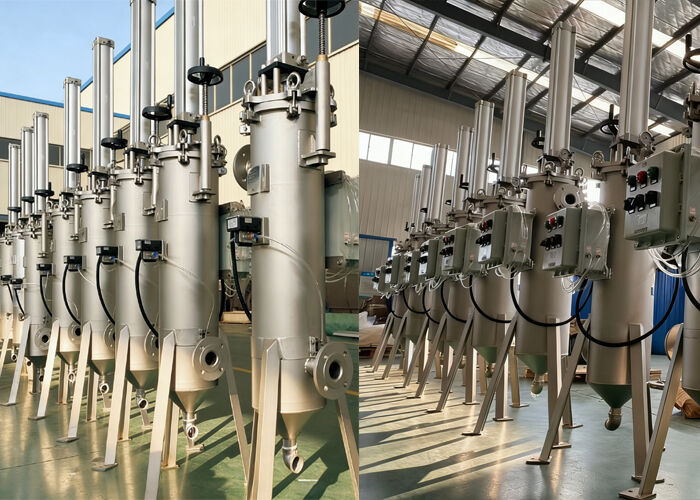

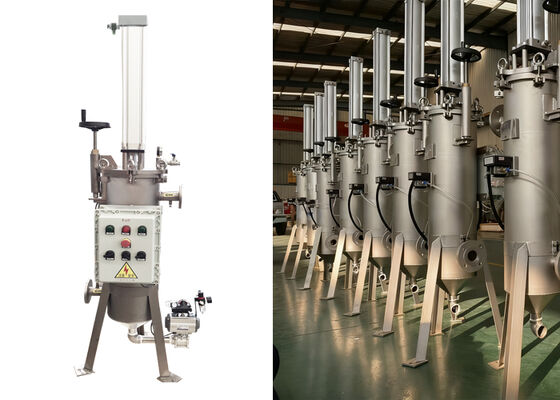

Пневматический скребковый самоочищающийся корпус фильтра



Пневматический скребковый самоочищающийся фильтр представляет собой высокоэффективный фильтрующий блок. Он использует механическую скребковую структуру для автоматического удаления твердых частиц с внутренней стенки фильтрующего картриджа и обеспечивает непрерывную фильтрацию в режиме онлайн. Разработанный в основном для условий работы с высокой вязкостью, он может обрабатывать жидкости с вязкостью до 800 000 мПа·с, с точностью фильтрации от 50 до 1500 микрон. Устройство точно фильтрует жидкости, быстро соскребая грязь с поверхности картриджа для эффективного удаления большого количества примесей, что делает его идеальным для фильтрации воды и различных вязких жидкостей.



[Режим фильтрации ]

Жидкость поступает через входной патрубок. Подпружиненный скребок в форме диска плотно прилегает к внутренней поверхности фильтрующего элемента, находясь в его верхнем положении. Жидкость проходит через скребок и вытекает наружу с внутренней поверхности фильтрующего элемента; примеси задерживаются на этой внутренней поверхности, а отфильтрованная жидкость выходит через выходной патрубок. Со временем примеси постепенно накапливаются, и перепад давления возрастает; следовательно, фильтрующий элемент очищается либо при достижении заданного порога перепада давления, либо по расписанию.



[Режим очистки ]

Пневматический цилиндр приводит скребок в возвратно-поступательное вертикальное движение для очистки фильтрующего элемента. Во время хода вниз примеси проталкиваются скребком к нижней части корпуса фильтра, где высокоплотные примеси оседают в камере сбора грязи. Во время хода вверх остаточные примеси соскребаются и проталкиваются к верхней части фильтрующего элемента; эти примеси затем смываются протекающей жидкостью, проходят обратно через скребок, возвращаются на внутреннюю поверхность фильтрующего элемента и впоследствии соскребаются во время следующего хода вниз. Каждый цикл очистки состоит из нескольких ходов; после очистки поверхности фильтрующего элемента его фильтрующая способность восстанавливается. Фильтрация продолжается непрерывно во время процесса очистки.



[Режим сброса ]

После нескольких циклов очистки, когда примеси накопились до определенного объема, периодически открывается сбросной клапан для удаления отработанной жидкости с высокой концентрацией примесей; при необходимости эти примеси также могут быть извлечены.



Модель фильтра	Внутренний диаметр фильтра.	Высота фильтра	Толщина	Точность фильтрации
HT-D219	250 мм	1000 мм	3 мм	20 микрон
HT-D273	300 мм	1450 мм	4 мм
HT-D450	500 мм	1750 мм	6 мм



1) Высокоточный паз: мин. размер паза 20 микрон.
2) Высокая степень автоматизации: может работать непрерывно в режиме онлайн, без частой ручной очистки.
3) Конструкция из нержавеющей стали: защита от коррозии и ржавчины.
4) Отсутствие одноразовых расходных материалов: экономия на стоимости фильтрующих материалов и экологических издержках.
