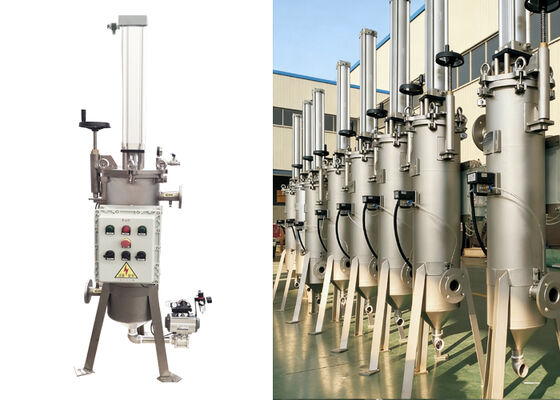

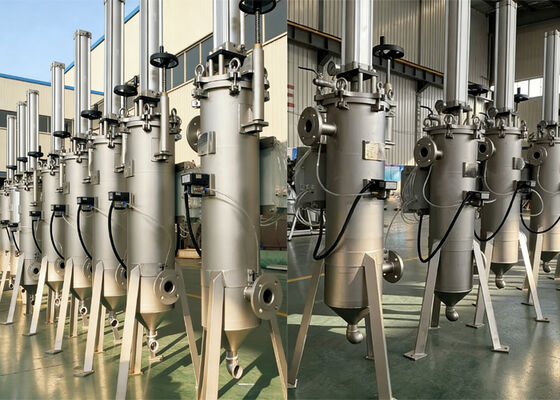

Промышленный автоматический самоочищающийся скребковый фильтр для нефтехимической промышленности



Самоочищающийся фильтр с пневматическим скребером является высокопроизводительным промышленным фильтрационным решением.Он использует механический дизайн скребки для автоматического удаления твердых частиц со внутренней стенки фильтрующего картриджаСпециально разработанный для обработки высоковязких материалов, он способен справляться с вязкостью жидкости до 800 000 мПа·с,и его точность фильтрации составляет от 50 до 1500 микроновОн достигает точной очистки жидкости, быстро очищая загрязнители с поверхности фильтра с помощью скребпера,обладает превосходной способностью удаления примесей и идеально подходит для воды и всех видов вязких жидкостей.



[Режим фильтрации]

Жидкость поступает через впуск.Спруженный, дискообразный скрепер плотно нажимает на внутреннюю поверхность фильтрующего элемента, находящегося на верхнем конце.Жидкость проходит через скрепер и течет наружу от внутренней поверхности фильтрующего элемента;нечистоты задерживаются на этой внутренней поверхности, в то время как фильтрованная жидкость выходит через выпуск.элемент фильтра очищается либо при достижении заранее установленного порогового значения дифференциального давления, либо в запланированные интервалы.



[ Режим очистки ]

Пневматический цилиндр приводит скрепер в вертикальное движение для очистки фильтра.примеси толкаются скребпер к нижней части корпуса фильтра,где высокая плотность примеси оседает в камере сбора грязи.Во время восходящего хода остаточные примеси скребливаются и выталкиваются к верхней части фильтрующего элемента;Эти примеси затем смываются текущей жидкостью.,проходят через очиститель,возвращаются на внутреннюю поверхность фильтрующего элемента,а затем очищаются в ходе следующего снижающегося хода.Каждый цикл очистки состоит из нескольких ходов;после очистки поверхности фильтраФильтрация продолжается непрерывно во время процесса очистки.



[Режим разряда]

После нескольких циклов очистки,когда примеси накопились до определенного объема,отпускный клапан периодически открывается для вывода жидкости, содержащей высокую концентрацию примеси;если это необходимо, эти примеси также могут быть восстановлены.



Модель фильтра	Фильтр внутренней диаграммы.	Высота фильтра	Толщина	Точность фильтрации
HT-D219	250 мм	1000 мм	3 мм	20 микрон
HT-D273	300 мм	1450 мм	4 мм
HT-D450	500 мм	1750 мм	6 мм



1)Высокоточное открытие отверстия: минимум 20 микрон.
2)Высокая степень автоматизации: может работать непрерывно в режиме онлайн, не требует частого ручного уборки.
3)Структура из нержавеющей стали:предотвращение коррозии и ржавчины.
4)Отсутствие одноразовых расходных материалов:экономят стоимость фильтрующих средств и экологические затраты.
