Автоматические самоочищающиеся фильтры и промышленные сетчатые фильтры

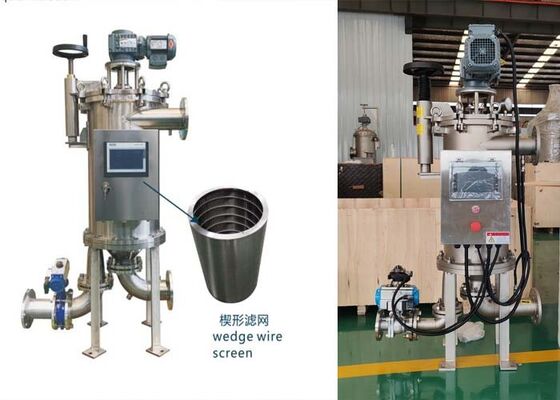

жидкость поступает в фильтр из входного отверстия и стекает внутрь с внешней поверхности фильтрующего элемента. Нижний конец фильтрующего элемента (клиновая сетка) соединяется с выпускным отверстием, и жидкость вытекает из выпускного отверстия. При задержании определенного количества примесей на поверхности фильтрующего элемента (клинового сита) процедура очистки запускается в фиксированное время или по установленной разности давлений. Редукторный двигатель приводит в движение лезвие скребка, прикрепленное под наклоном к внешней поверхности фильтрующего элемента, чтобы вращать и соскребать загрязнения с внешней поверхности фильтрующего элемента (сетка из клинообразной проволоки). Загрязнения покидают поверхность фильтрующего элемента (клинообразное сито) по скребку и с нисходящей жидкостью попадают на дно фильтра. Вращающаяся подметальная пластина сметает тяжелые примеси снизу в камеру сбора сточных вод. Примеси скапливаются в камере сбора сточных вод и на дне фильтра. Сливной клапан открывается автоматически в установленное время для слива жидкости, содержащей примеси высокой концентрации, из сливного отверстия. При необходимости слитую оставшуюся жидкость можно восстановить.
