Серая ширина 1880-4600м бумажной машины Крафт доски, бумажная производственная линия

Машина для бумаги из серой доски шириной 1880-4600 м, линия производства бумажной машины

Применение:

В основном используется для изготовления бумаги крафт, бумаги гофрированной, бумаги линейной, картона бумажной и т.д.,

Технологический поток оборудования:

Нагрудный корпус подушки воздуха--- двойной провод (верхний слой и основной провод) --- 750/φ800 предварительный пресс для извлечения воды--- φ1320 двойной фильт большой прокатный пресс--- φ1320 двойной фильт большой прокатный пресс--- передний сухой:20 комплектов сушилки Φ1800мм (постройка 6+8+8)--- φ800/φ800 размерная машина---задняя сухость: 6 комплектов сушилки Φ1800 мм (6) --- двойной календар с жестким ролом---B/M (запрещеное положение) --- горизонтальная барабанная калькуляторная машина типа роллов.

• Основные технические параметры
• 1.1технические параметры

Бумажная продукция: kraft-бумага, Test Liner board

Базовая масса: 110-150 г/м2

Расчетная основная масса: 112 г/м2

Ширина отделки: 3600 мм

Ширина катушки: 3350 мм

Ширина провода: 3800 мм

Скорость насадки: 3650 мм

Рабочая скорость: 300 м/мин

Дизайн скорости: 350 м/мин

Скорость ползания: 25 м/мин.

Номинальная пропускная способность: 68 т/день (112 грм, 150 м/мин, 3300 мм, 100% эффективность)

Диаметр: 4350 мм

Тип привода: секционный привод преобразователя частоты переменного тока

Устройство: однослойная компоновка, правая машина (стоящая у катушки машины и смотрящая в направлении машины, приводная сторона находится на правой стороне)

1.2 Состояние технологии 1.2.1 Соотношение целлюлозы

Верхний слой: масса в %

Базовый слой: масса в %

1.2.2 грамма бумаги и консистенция целлюлозы

Верхний слой: консистенция целлюлозы 40 ≈ 60 г/м2:00,3% 0,6%

Базовый слой: 70 ≈ 90 г/м2, консистенция целлюлозы:00,5% 1,0%

1.2.3 параметры технологии бумаги

Сухость в прессе: ≥22%

Сухость в сушилке: ≥44%

Сухость в размерной машине: 92%

Сухость из машины для размещения: 65~70%

Количество клея для размещения: 2,5-3 г/м²(на каждой поверхности), содержание твердого клея: 8~12%

Сухость готовой бумаги: 92%

Процент горизонтального сокращения (средний): ≤ 4%

Горизонтальный дефицит влаги: ≤±7,5%

Горизонтальный дефицит грамматики: ≤±1,0%

Сухость при рекомбинации каждого слоя бумаги: ≥12%

1.3 Напряжение покрытия проволоки и фильтра

Провод для формования 8 кН/м 7 кН/м

5 кН/м 4 кН/м

сухой провод 5 кН/м 3 кН/м

1.4 требования к воде, электричеству, пара и сжатому воздуху 1.4.1 пресной воды и очищенной воды

Требования: чистые, бесцветные, снятые с песка.

Давление: 3 МПа,0.4МПа двух типов

Вентиль pH: 6-8

1.4.2 питание

Напряжение двигателя: 380/220±5%

Напряжение управления: 24V

Частота: 50 Hz±1%

1.4.3

Давление пара: Максимальное рабочее давление сушилки: 0,5 МПа

1.4.4 гидравлическая система

Номинальное давление: 16Mpa

Установленное рабочее давление: 14 МПа

Точность фильтрации масла: 20 мкм

Температура подачи масла: ≤ 30°C

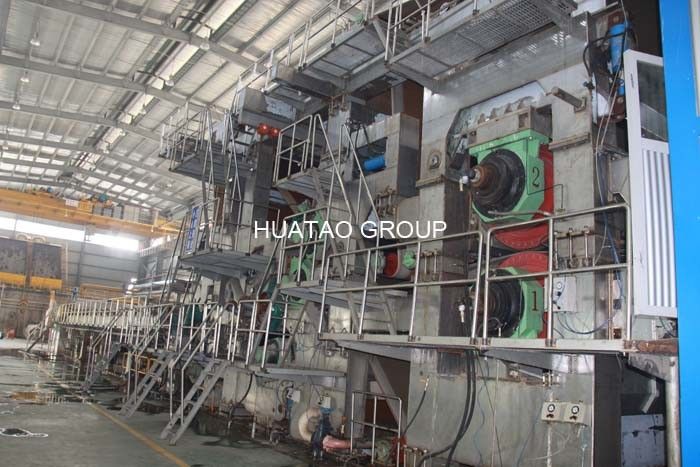

Фото:
