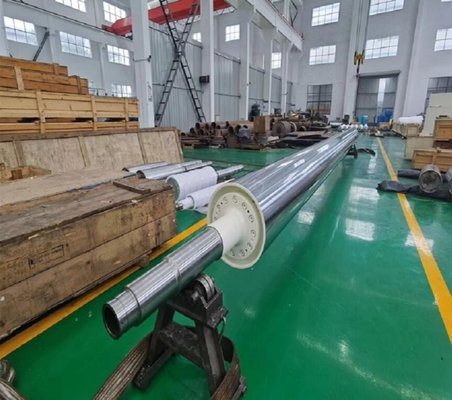

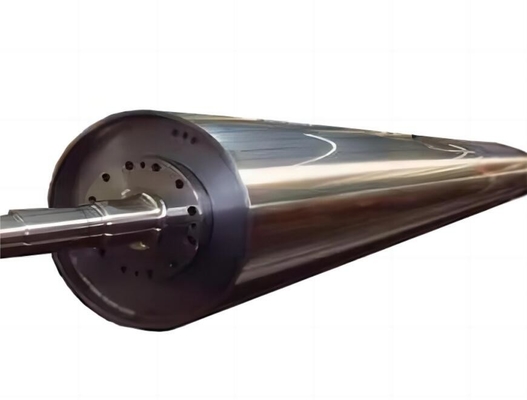

Озеркальная поверхность охлаждающая ролик для линии производства пленок BOPP и BOPET

Охлаждающий ролик для линии производства пленок BOPP/BOPET

В настоящее время внутренняя структура теплопередающего ролика разделена на двухслойную однопоточную установку и двухслойную двупоточную установку.Внутренняя среда - вода или масло для теплопередачиВнутренние структуры этих двух типов отличаются, а также производственные процессы отличаются.

1. Внутренняя структура расширенного однопоточного теплопередающего ролика: эта модель теплопередающего охлаждающего ролика состоит из внешней оболочки, внутренней оболочки и спирального бафлера на внутренней оболочке.Вода или тепловое масло циркулируют из трубы во внутреннюю тепловую трубу с одним потоком, начиная с другой боковой стены, тем самым удаляя тепло.

2. Внутренняя структура двойного слоя двойного потока теплопроводящего ролика: эта модель теплопроводящего охлаждающего ролика состоит из внешней оболочки,Внутренняя оболочка и спиральная оболочка на внутренней оболочкеПоэтому, в отличие от вышеперечисленного, этот теплопроводящий ролик использует двухслойный двойной поток.Вода или тепловое масло циркулирует из трубы в теплопередачу через внутренний потокЕго двойная эффективность высока, производственный процесс сложен, а стоимость высока.

Параметры продукта

Конструкция двойной оболочки
Внутренняя и наружная трубы из S355 (Q345B)
Система потока: каналы между внутренней и внешней трубками, отделенные сварными проводящими спиралами
Конструкция диска/вала: Сжатые и сварные валы и боковые диски из Q345B
Поверхность ролика: хромированная, керамическая

Статические и динамические требования и допустимые отклонения: форма цилиндра ≤ 0,1 мм, округлость ≤ 0,1 мм, динамическое балансирование G2.5
