Freeze-drying область: | 3.15м2 | Склады полки: | 7+1 |
---|---|---|---|
Температурный диапазон полки: | -50°C-+70°C | Возможность захвата воды: | 60 кг |
Минимальная температура конденсатора: | ≤ -75°C | Способ охлаждения: | Охлаждение воздухом |
Выделить: | Силиконовое масло с воздушным охлаждением,60 кг/партия Силиконовый масляный фризосушитель,3м2 Силиконовый масляный фризосушитель |

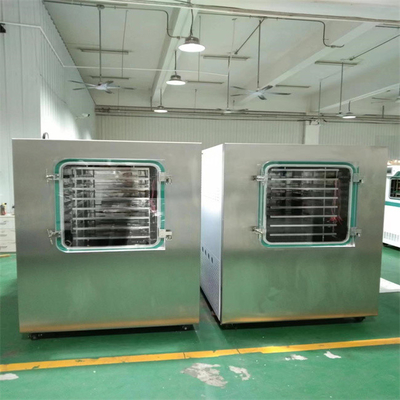

HT-300FDAСублимационная сушилкаЦель:
Вакуумная сублимационная сушилка широко используется в медицине, фармации, биологических исследованиях,Химическаяпромышленность, пищевая и другие области. Сублимированные изделия легко хранить в течение длительного времени. После добавления воды они могут вернуться в состояние до лиофилизации и сохранить первоначальные биохимические характеристики.
HT-300FDA Основные характеристики сублимационной сушилки
* Прозрачная дверца сушильного бункера изготовлена из авиационного акрилового материала, не имеет прилипания, обладает высокой прочностью и не протекает. Процесс изменения материалов можно наглядно наблюдать в процессе эксплуатации.
* Импортный компрессор марки, стабильный и малошумный.
* БрендВакуумный насосс высокой скоростью откачки и низким уровнем шума.
* ПредварительноСублимационная сушкаосуществляется in situ, что снижает трудоемкость операции в процессе сушки и реализует автоматизацию процесса сублимационной сушки.
* Имитируйте интерфейс рабочего окна, наглядно отражайте состояние работы каждого компонента и отображайте текущие параметры работы каждой детали в цифровой форме.
* В качестве циркулирующей среды используется силиконовое масло с высокой точностью контроля температуры, разницей температур на полках ≤ 1 ℃ и равномерным эффектом сушки.
* Температура предварительного замораживания полки регулируется, контролируется, осуществляется нащупыванием, пилотным испытанием и производственным процессом.
* Конструкция разделения сухой камеры и камеры холодной ловушки не только соответствует стандарту пилотной машины для лекарств, но также значительно повышает эффективность и производительность улавливания воды.
* Можно сохранить несколько наборов программ. Каждую программу можно запрограммировать для установки секции предварительного замораживания и секции сушки. Параметры программы можно изменять во время работы сублимационной сушилки, а кривую сушки и данные можно записывать.
10-дюймовый сенсорный экран, промышленный контроллер ПЛК, кривая сушки дисплея;
Квадратный лоток Ø нелегко деформировать, он прост в эксплуатации и удобен в использовании.Чистый;
Ø оснащен инфляциейКлапан, который может быть заполнен сухим инертным газом;
Ø уровень пользователя и пароль могут быть установлены для децентрализованного управления операциями;
его можно заполнить азотом или инертным газом для хранения после сушки.
Ø Система автоматического управления сублимационной сушкой:
ØСистема контроля нагрева слоя плиты:
Защита от термического цикла, специальные нагревательные материалы, нечеткий алгоритм ПИД-регулирования.
Оптимальный алгоритм управления кривой сублимационной сушки позволяет контролировать скорость нагрева образцов на стадиях сублимации и аналитической сушки.
Использование промышленного сенсорного экрана с хорошим взаимодействием человека и машины упрощает понимание и позволяет легко управлять им без необходимости использования руководства.
Øвыбор ручного и автоматического режима:
Ручной режим используется для изучения параметров процесса (сильное вмешательство человека), а автоматический режим используется на зрелой стадии процесса. Одна ключевая операция проста и удобна.
ØСистема регистрации данных:
Интеллектуальная система записи данных может записывать данные работы различных компонентов в режиме реального времени и генерировать кривые, а также просматривать и распечатывать данные повсюду с помощью компьютера и различных операций, что удобно для оптимизации процесса и проверки эффекта сушки;
Хранение базы данных ПК. Объем хранимых данных зависит от полезной емкости жесткого диска компьютера (дополнительно).
ØРежим разморозки:
Электрическое размораживание холодной ловушки повышает скорость и безопасность размораживания за счет двух режимов управления температурой и временем;
ØДополнительные функции (оплачиваются отдельно):
Система регулирования вакуума: степень вакуума регулируется в процессе сублимации и аналитической сушки, чтобы избежать вспенивания, выдувания бутылок и повышения эффективности сублимационной сушки специальных веществ. (необязательный)
Дополнительный интерфейс системы аэрации отрицательного давления, встроенный фильтрующий элемент 0,2 мкм для уменьшения вторичного загрязнения проб, а также возможность обратной засыпки азотом или инертным газом; (необязательный)
* Большой цветной экран диагональю 10 дюймов облегчает эксплуатацию оборудования (опция);
Терминал ПК (компьютер) может удаленно контролировать состояние работы оборудования с максимальным расстоянием наблюдения 1,5 км (опционально), а также распечатывать кривую сублимационной сушки и данные (опционально).
*Функция определения конечной точки сублимационной сушки; (необязательный)
*Функция проверки эвтектической точки; (необязательный)
* Уровень пользователя и пароль могут быть установлены для децентрализованного управления операциями.
* Его можно заполнить азотом или инертным газом для хранения после сушки.
Импортный вакуумный насос марки (опционально);
Конденсация с водяным охлаждением, более стабильная температура, не зависящая от температуры окружающей среды (опция);
Функция калибровки (опция):
Температуру и вакуум можно калибровать, чтобы обеспечить точность измеренных значений при длительном использовании.
Функция запроса кривой сублимационной сушки (можно запросить кривую температуры и вакуума для облегчения оптимизации процесса и проверки эффекта сублимационной сушки).

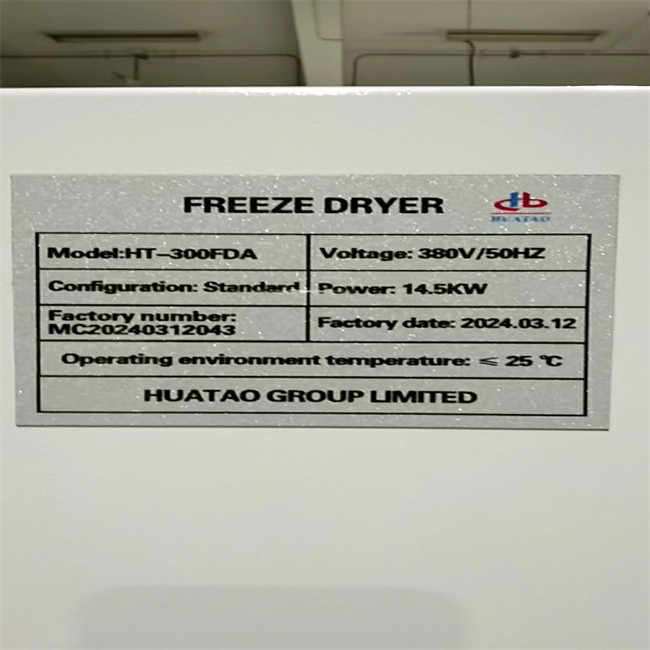

Технический паспорт сублимационной сушилки HT-300FDA:
结构标准 Структура стандарта |
技术参数 Технические параметры |
备注 замечания |
|
基础设施инфраструктура | |||
搁板有效面积 Эффективная площадь полки |
3.15㎡ | ||
最大捕水量 Максимальный улов воды |
60 кг/дюйм | ||
电源 Источник питания |
380 В/50 Гц | ||
外形尺寸 форма |
约 2550*1200*1850 мм | ||
最大盘装液体 Самая большая тарелка жидкости |
31,5 л | ||
装机功率 Установленная мощность |
14,5 кВт | 380 В/50 Гц | |
整机结构 Вся структура машины |
一体式 распылитель |
||
箱体外包 Случай аутсорсинга |
喷塑 Аэрозольная краска |
||
重量 масса |
Вес 1500 кг | ||
仓体(干燥室)Корпус бункера (сушильная камера) | |||
仓体材料 Материал корпуса бункера |
SUS304/厚 5 мм | ||
门锁方式 Тип дверного замка |
手柄门锁 Ручка дверного замка |
||
开启角度 Угол открытия |
>110 度 | ||
仓门材料 Материалы для дверей склада |
АКРИЛОВЫЙ | ||
保温材料 Материал для сохранения тепла |
聚氨酯发泡+保温材料 聚氨酯发泡+保温材料 Пенополиуретан+изоляционный материал |
||
板层 полка | |||
板层材质 Материал пластинчатого слоя |
СУС304 | ||
板层数目(块) Количество слоев(блоков) |
7+1 | ||
不锈钢托盘 Лоток из нержавеющей стали |
СУС304 | ||
板层间距 Расстояние между пластинами |
70 мм | ||
板层尺寸(长*宽*高) Размер ламеллярного промежуточного листа (длина*ширина*высота) |
500мм*900мм | ||
板层最低温度 Самая низкая температура пластины |
-50℃ | ||
板层最高温度 Максимальная температура |
+70℃ | ||
板层温度均匀性 Равномерность температуры |
±1 ℃ (平衡后) | ||
加热功率 Мощность нагрева |
3 кВт/220 В/50 Гц | ||
板层平整度 Ровность слоя доски |
±0,5 мм/м | ||
防护栏 Защитный забор |
板层的侧面, 背面装有防护栏,以 防止托盘超出板层之外 По бокам и сзади слоя доски установлены защитные перила, чтобы лоток не выходил за пределы слоя доски. |
||
捕水仓(冷阱)Резервуар для сбора воды (холодная ловушка) | |||
捕水仓材料 Материал водосборника |
СУС304 | ||
捕水仓形状 Форма ловушки |
圆形 Круговой |
||
盘管材料 Материал катушки |
紫铜管 Медная трубка |
||
盘管形式 Форма катушки |
盘管 катушка |
||
除霜方式 Способ разморозки |
电化霜 Электрическое размораживание |
||
温度传感器 Датчик температуры
|
Пт100 | ||
最大捕水量 Максимальный улов воды |
60 кг/дюйм | ||
冷阱最低温度 Минимальная температура холодной ловушки |
<-75℃(空载) | ||
制冷机组Холодильные установки | |||
压缩机型号及数量 Тип и количество компрессора |
法国 泰康TAG2522Z Франция Тайкан TAG2522Z |
两台 | |
压缩机型号及数量 Тип и количество компрессора |
8,8 кВт (2 дюйма) | ||
机组功率 Мощность агрегата |
混合环保制冷剂 Смешанные экологически чистые хладагенты |
适量 | |
制冷剂 Хладагент |
定制 настройка |
2台 | |
散热器 радиатор |
派尔克 Паркер |
1 дюйм | |
储液器 водохранилище |
丹佛斯083S Данфосс083s |
2 дюйма | |
干燥过滤器 Осушающий фильтр |
卓尔55824 Чжоэр 55824 |
1 дюйм | |
油分离器 МаслоСепаратор |
浙江圣松40D Чжэцзян Шэнсонг 40D |
2 дюйма | |
板式换热器 Пластинчатый теплообменник |
丹佛斯手动 KP5+自动 KP5 Danfoss ручной КП5+автоматический КП5 |
各1个 | |
压力控制器 Регулятор давления |
丹佛斯 Данфосс |
2 дюйма | |
电磁阀 Электромагнитный клапан |
瑞士 BAR35++ Швейцарский БАР35++ |
4 дюйма | |
高压表 Манометр высокого давления |
丹佛斯 Данфосс |
3-дюймовый | |
膨胀阀 Расширительный клапан |
Φ10, φ8, φ12 |
适量 соответствующая сумма |
|
真空系统Вакуумная система | |||
真空泵型号 Тип вакуумного насоса |
Bsv系列(浙江) Серия БСВ (Чжэцзян) |
1 台 | |
真空传感器 Датчик вакуума |
成都睿宝 Чэнду Жуйбао |
||
极限真空度 Предельный вакуум |
≤5 Па (真空度可控制, 防止物料吹瓶起泡) ≤ 5 Па (контролируемая степень вакуума для предотвращения вспенивания материала во время выдувания бутылок) |
空载 | |
循环系统система кровообращения | |||
管道材料 Материалы трубопроводов |
SUS304 不锈钢管 SUS304 Трубка из нержавеющей стали |
||
循环泵 Циркуляционный насос |
丹麦格兰富 Дания ГРУНДФОС |
1 台 | |
循环流体采用 Применение циркулирующей жидкости |
硅油 Силиконовое масло |
||
加热速率 Скорость нагрева |
>1℃/мин | ||
加热方式 Режим отопления |
Мощность 1 кВт/мин. Электрическая нагревательная трубка 1 кВт/шт. |
3 | |
温度计算方式 Метод расчета температуры |
ПИД | ||
管道材料 Материалы трубопроводов |
SUS304 不锈钢管 SUS304 不锈钢管 Трубка из нержавеющей стали SUS304 |
||
10 лет назад, 可储存上千种程序, 每个程序可程序化设定预冻段和干燥段,冷冻干燥机在运行过程中可修改程序参数,并记录最后的干燥曲线.可显示样品温度曲线, 隔板温度曲线,冷阱温度曲线及真空度曲线.可以实现U 盘导出冻干工艺数据.在计算机上查看冻干数据. 10-дюймовый цветной сенсорный экран управления, можно хранить несколько программ, каждую программу можно запрограммировать для установки секций предварительного замораживания и сушки. Машина для сублимационной сушки может изменять параметры программы во время работы и записывать окончательную кривую сушки. Может отображать температурную кривую образца, температурную кривую перегородки, температурную кривую холодной ловушки и кривую степени вакуума. Данные процесса сублимационной сушки можно экспортировать с USB-накопителя. Просмотр данных по сублимационной сушке на компьютере. Различные функции управления защитой и сигнализации. |
|||
控制软件 Программное обеспечение управления |
Пекин |
1 套 | |
液晶屏 ЖК-экран |
昆仑通态10寸 Куньлунь Тонгши 10 дюймов |
1 套 | |
ПЛК |
台湾永宏 Тайвань Юнхун |
1 套 | |
开关电源 Программное обеспечение управления |
HF100W-TA | 1 | |
32А 空开 32А воздушный переключатель |
GHTDZ47LE-40 | 1 | |
真空泵电源插座 Силовая розетка вакуумного насоса |
АС30-16А | 1 | |
固态继电器 Твердотельное реле |
МГР-1Д4825 | 3 | |
交流接触器 Контактор переменного тока |
Производитель LC1-D1810/1210 Шнайдер LC1-D1810/1210 |
4 | |
12P端子 12P терминал |
ТБ-2512Л | 1 | |
温度传感器 Датчик температуры |
ПТ100 |
8 |
